基本性能
| 冷凍機 | 空冷式、水冷式をラインナップ |
|---|---|
| 内寸（W×H×Dmm） | 370×330×400、370×500×400、650×500×400、700×500×600 |
| 内容量 | 48L、74L、130L、210L |
| 低温試験温度範囲 | −65℃〜0℃（水冷式一部 −80℃〜0℃） |
| 高温試験温度範囲 | +60℃〜+200℃ |
| 予冷温度範囲 | −75℃〜0℃（水冷式一部 −80℃〜0℃） |
| 予熱温度範囲 | +60℃〜+225℃ |
オプション13件

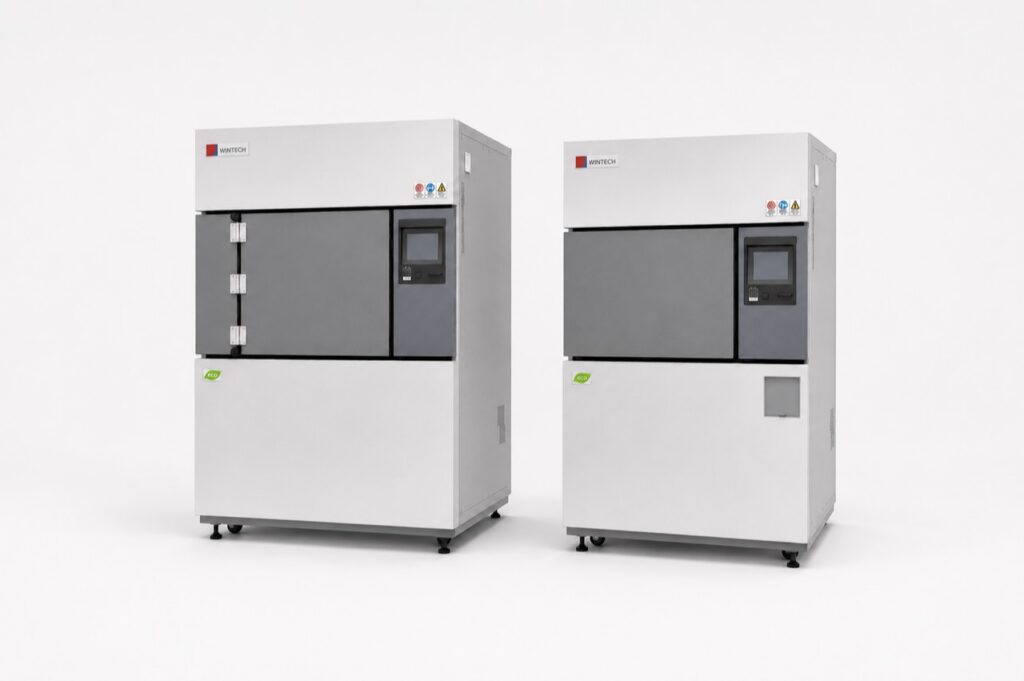

製品特徴
気槽式・液槽式の2方式に対応
試料形状や評価目的に応じて、気槽式温度サイクルと液槽式熱衝撃の双方から最適な方式を選定できます。
高速サイクルでも高い再現性
予冷・予熱制御と気流設計を最適化し、温度復帰時間を短縮しながら安定した試験条件を維持します。
実装品評価に適した運用性
車載・電子部品評価で求められるサイクル管理、履歴保存、外部連携に対応し、信頼性評価業務を効率化します。
操作性
大型LEDとカラーLCDタッチパネル
ETACOMの上部に大型LEDを採用し、運転や異常状態を一目で確認可能。7.5インチのワイドカラーLCDタッチパネルにより、直感的でわかりやすい操作性を実現しています。
試験室温度の自動保存
運転中以外の時間も試験室温度を自動的に保存。履歴はモニタやUSBメモリで確認・ダウンロード可能です。
多彩な表示機能
プログラム進行状況や試験条件をグラフィカルに表示し、確認を容易にします。
高性能を支える設定機能
温度やさらし時間、サイクル数を簡単に入力・可能。リセット付カウンタで経過サイクルを個別に管理できます。
保守管理機能
冷凍機周辺に配置したセンサにより運転状況を常時監視。トラブル発生時には瞬時に運転状況を保存し、迅速な原因特定が可能です。
オプションで機能を追加
さらし時間変更機能や指定サイクル中断機能など、柔軟な試験運用をサポートします。
主要機能（リスト）
- プログラムメモリ数：最大30種類（No.1〜No.30）
- 上下限温度警報機能
- ウエイト機能
- オートスタート機能（運転／待機）
- 終了時刻表示（年月日時分をカレンダ表示）
- 試験室温度データダウンロード機能
- 保守管理モニタ機能
- 高・低温さらし時間：最大120分
- 常温さらし時間：最大99分
- 警報履歴保存機能
- トラブル対処表示画面
- タイムシグナル出力（AC250V 3A／3チャンネル）
- インタロック接点（AC220V 10A）
- 試験終了出力（AC250V 3A）
- 外部警報出力（AC250V 3A）
- 通信機能（RS485：オプション）
環境対応
低GWP冷媒 R-448A採用
冷媒R-448A（GWP値1387）を採用し、従来のR-404Aに比べて環境負荷を約65％低減。フロン排出抑制法における2025年目標値（1,500以下）もクリアし、環境と安全性に配慮しています。
気槽式温度サイクル試験器
WINTECH NEO （300℃仕様）
車載用をはじめ、高電圧・大電流の産業分野向けパワーデバイスまでの信頼性評価用途に、300℃仕様WINTECHシリーズが誕生しました。高温運転時の耐熱・断熱性能を向上させ、基本性能と安全性を高次元で両立しています。
基本性能
| 冷凍機 | 空冷式（NT3702A）、水冷式（NT3702W） |
|---|---|
| 内寸（W×H×Dmm） | 370×450×400 |
| 内容量 | 66L |
| 低温試験温度範囲 | −65℃〜−10℃ |
| 高温試験温度範囲 | +80℃〜+300℃ |
| 予冷温度範囲 | −75℃〜−20℃ |
| 予熱温度範囲 | +90℃〜+350℃ |
| 概要 | 高温ダンパ用パッキン採用 |
低温復帰時間短縮機能
2ゾーン試験時に「高温さらし」から「低温さらし」へ移行する際、設定した温度になるまで外気導入を行うことで、復帰時間を大幅に短縮。特に温度幅が大きい条件や有負荷時において、試料の温度復帰時間を早める効果があります。
安全性への配慮
高温になりやすいケーブル測定孔など、人の手が触れる部分には断熱処理を施し、うっかり触れても安心。細部に至るまで安全性を確保しています。
液槽式熱衝撃試験器
WINTECH NEO LIQUID Series
実装品評価の試験時間短縮に威力を発揮する液槽式熱衝撃試験器です。カーエレクトロニクス実装品の接続信頼性評価に最適で、新車開発の短縮ニーズに応える試験方式を採用。槽内および試料移動スペースを溶接一体構造とし、高い機密性を確保しています。さらにベーパー回収装置を標準装備し、ブライン液の消費量を大幅に低減します。
エアーシリンダ方式
試験中は試料を保護するため、試料カゴの駆動にはエアーシリンダ方式を採用。停電や不具合発生時でも安全に試料が保護され、試験中の扉開閉はできない仕組みで安全性を確保します。
耐荷重アップ
試料カゴの耐荷重は3kg（LT20、60）と6kg（LT80）を用意。A4サイズの試料に対応した大きめのカゴもあり、多様な試料評価に対応可能です。
ブライン液自動供給装置
試験の安定性を高めるため、ブライン液自動供給機能を標準装備。低高温槽ともに液面レベルを維持し、自動的に次の試験へ準備を整えます。
脱着式試料カゴ
作業性を向上させるため、脱着式の試料カゴを採用。試料の入れ替えがスムーズに行えます。
ブライン液クリーニングシステム（オプション）
長期試験や試料入れ替えの多い試験でもブライン液を清浄に維持。装置本体に内蔵され、短時間でクリーニングが可能です。
システムアップ（オプション）
熱衝撃試験と導通信頼性評価テスタ（MLR22）とのシステム連携が可能。接続信頼性試験を効率的に行うことができます。
機能と使いやすさを向上させる様々なオプションでカスタマイズできます。
試料温度制御
試料の材質や質量が変化しても、さらし時間を正確に管理することができます。
ペーパーレス記録計
温度サイクル試験器（気槽式）
WINTECH NEO AIR
型式
NT551A
NT1051A
NT1251A
WINTECH NEO LIQUID
型式
LT20W
LT60W
LT80W
